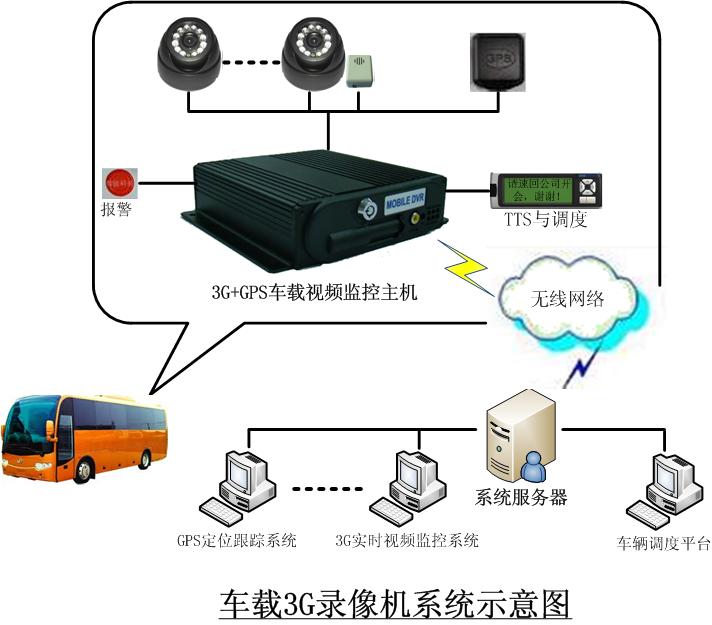

1、系统前端（车载部分）主要由：3G车载录像主机、摄像机、拾音器、TTS与调度屏、GPS和报警器等组成；

2、系统后端（监控中心）主要由：系统服务器、GPS定位跟踪系统、3G实时视频监控系统与车辆调度平台等组成。

二、系统平台实现功能

1. 3G+GPS+DVR监控主机：

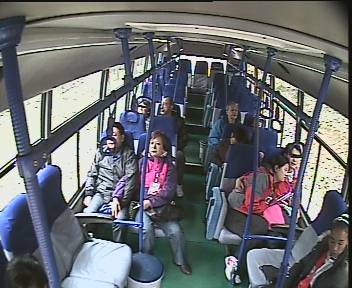

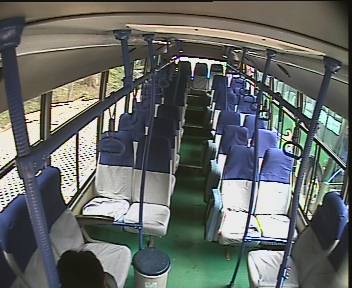

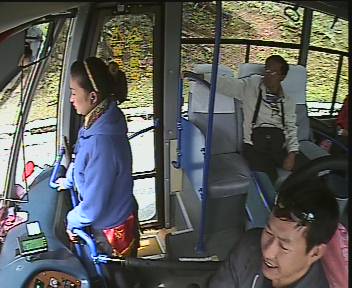

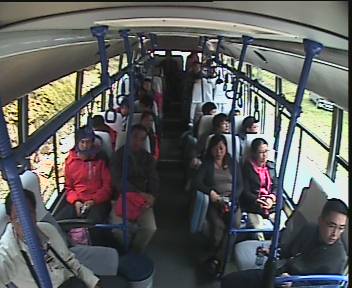

① 4个摄像头与1个拾音器（1个照车前面道路、1个照前门、1个照司机、1个照后门）的图像与声音本地7-15天时间存储；

② 根据所需实时3G视频传输

A)发生紧急事件，监控人员实时视频3G监控；

B)司机触发报警视频3G实时传输直到监控中心取消报警；

C)乘客上车司机打表触发视频3G实时传输；

D)监控人员根据需要，可以通过3G无线提取主机中已存储的录像片段。

2.服务器平台系统：

①   提供监控主机的历史视频存储备份；

②   提供监控主机的GPS历史轨迹存储；

③   提供监控主机的报警触发3G历史视频存储备份；

④   提供调度信息的发布与更新、远程TTS与语音对讲。

3.GPS实时位置跟踪回放系统

① 对车辆位置实时跟踪监控；

   ② 对车辆历史轨迹查询回放；

4.3G视频实时监控传输系统

① 发生紧急事件时，获取监控终端实时的视频图像；

5.历史视频传输系统

① 获取服务器平台中的已保存的视频图像片段；

② 获取监控终端中已保存的视频图像片段；

6.车辆调度平台系统

① 定制与编辑调度信息，通过3G无线网络下发给车载DVR，由车载DVR控制调度信息的显示；

② 定制与编辑语音播报（TTS）的内容，通过3G无线网络下发给车载DVR，由车载DVR直接播放出来；

③ 需要对司机喊话或与司乘人员对话时，直接通过3G进行无线语音对讲。

三、车载录像机的技术指示

分 辨 率： D1 (PAL：704×576，NTSC：704×480)、Half D1、CIF、QCIF

无线网络： 电信3G EVDO网络，采用工业级的通信模块

操作系统： 嵌入式LINUX操作系统

图像压缩： H.264

音频压缩： ADPCM

视频输入： 4路(1路、2路、3路可选)

视频输出： 1路

视频帧率： PAL：1～25帧/秒 ，NTSC：1～30帧/秒（用户可设置帧率）

视频码率： 64K～2M可调

音频输入： 4路

音频输出： 1路

通讯接口： 1个RS485口，1个RS232口

存储接口： SD卡，最高可以支持64GB的大容量卡

录像模式： 点火录像、循环录像、定时录像、报警录像

存储模式： 每路视频单独存放一个视频录像文件

检索方式： 可按时间段对录像进行快速检索与回放

IO输  入： 2路报警IO、1路录像控制线、1路速度计数、1路刹车检测

IO输  出： 2路开关量输出

字符叠加： 叠加GPS经纬度、摄像头通道号、车牌号、时间、速度、刹车信号等

速度检测： 支持速度计数输入

延时关机： 汽车熄火后可设置延时关机（1分钟至180分钟）

电源输入： DC9～36V，具备极性保护，有效防止电源接反

电源输出： 5路DC12V/0.5A，带短路保护

工作温度： -20℃～＋70℃

工作湿度： 10%～95%

文件长度： 用户可自行设置 5分钟 10分钟 15分钟 30分钟

菜单操作： 红外遥控键盘

指 示 灯：  ①、电源指示灯

 ②、运行指示灯

③、3G信号指示灯

④、SD卡状态指示灯

               ⑤、红外遥控指示灯
